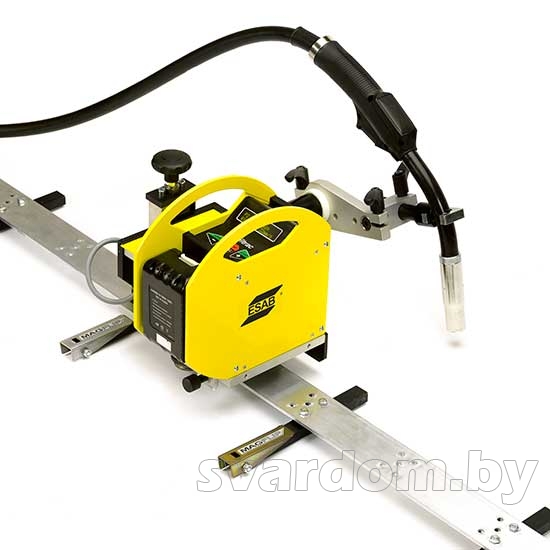

Система Railtrac B42V состоит из компонентов, которые можно сконфигурировать для создания оптимального решения в области механизированной сварки.
Для минимизации проблем, связанных с суровыми условиями окружающей среды, большинство механических деталей изготовлены из алюминия или нержавеющей стали. Система Railtrac B42V предназначена для горизонтальной и вертикальной сварки.
Преимущества
- Питание 42 В переменного тока или работа от аккумуляторной батареи.
- Электронный модуль с микропроцессорным контроллером в одном встроенном корпусе.
- Шаговый двигатель для перемещения и сварки с поперечными колебаниями электрода.
- Только один кабель, подключаемый к источнику питания (не требуется при использовании батареи) и один кабель для пульта дистанционного управления (если применяется), возможность работы без функции дистанционного управления.

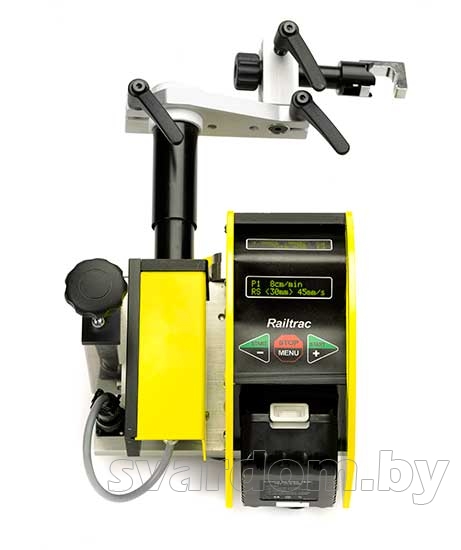

- Программирование и управление блоком можно осуществлять непосредственно с помощью органов управления, расположенных на Railtrac.
- Два экрана с высоким разрешением для быстрого просмотра в любом направлении.
- Программирование шаблонов поперечных колебаний электрода и скорости перемещения на пульте дистанционного
управления, возможность дистанционного регулирования напряжения и скорости подачи проволоки с использованием до 5 стандартных программ.
- Степень защиты блока Railtrac и пульта дистанционного управления: IP 44.
- Возможность выбирать сварку с левой или правой стороны для пульта дистанционного управления в соответствии с перемещением каретки.
Отрасли применения
- Трубопровод
- Верфи
- Судостроение
- Производство резервуаров и цистерн
- Изготовление металлоконструкций
- Ветрогенератор
- Изготовление тяжелых металлоконструкций
- Ремонт и техническое обслуживание
Особенности Railtrac B42V:
- Система работает от сварочного источника или аккумуляторной батареи.Возможность программирования длины сварки с функцией автоматического возврата на исходную позицию.
- Перемещение каретки и поперечные колебания осуществляются за счёт шаговых моторов с высокой точностью. Широкий диапазон доступных скоростей.
- Устройство можно программировать и запускать или с пульта дистанционного управления, или непосредственно с панели управления Railtrac B42V.
Спецификации и размеры
| Макс. нагрузка |
10 kg (22 lb) |
| Макс. нагрузка |
5 kg (11 lb) |
| Условия соответствия |
w/Battery (optional) |
Номинал и температуры
| Температура машины и магнитов |
158 °F |
| Температура машины и магнитов |
70 °C |
| Температура вакуумных креплений |
194 °F |
| Температура вакуумных креплений |
90 °C |
Тех. характеристики питания
Скорость сварки
| Скорость перемещения |
30 mm/sec (72 in./min) |
| Скорость перемещения |
25 mm/sec (60 in./min) |
| Условия соответствия |
w/battery |
Измерения и размеры
| Размеры |
8.3 x 14.2 x 10.6 in. |
| Размеры |
210 x 360 x 270 mm |
| Диапазон регулировки по высоте |
± 1.8 in. |
| Диапазон регулировки по высоте |
± 45 mm |
| Масса |
17.6 lb |
| Масса |
8 kg |
Требованияк питанию
| Напряжение подключения |
24 - 70 VDC |
| Напряжение подключения |
20 - 50 VAC |
| Макс. Выходная мощность |
50 W |
| Условия соответствия |
Battery (optional) |
