Сварочные колонны ESAB CaB 300S / 460S (Column and Boom)

Фото товара может незначительно отличаться от оригинала
Стандартный формат — исключительная экономия

Прочность и стабильность конструкции и легко адаптируемое интегрированное электронное обеспечение обуславливает универсальность конструкции. Существуют три варианта основания Сварочной колонны: стальная плита, бетонная плита, ходовая часть на рельсовой основе. Консоль (стрела) колонны приводится в движение при помощи шестерни, а имеющийся тахометр обеспечивает её стабильное и равномерное движение. На верху колонны находящийся двигатель и подъёмная цепь — прочны и надёжны. Устройство снабжено защитным механизмом, который в случае аварии или поломки немедленно блокирует движение консоли (стрелы).

Преимущества:

  • Концепция модульного дизайна позволяет модифицировать CaB, в соответствии с требованиями заказчика, используя стандартные компоненты
  • Большой выбор доступных компонентов при интеграции для решения задач Заказчика:
  • Любые А2 и А6 сварочные головки
  • A2-A6 блоки управления PEK с источниками тока ESAB постоянного (LAF 631/1001/1251/1601) и переменного (TAF 801/1251) тока
  • Роликовые вращатели и позиционеры
  • Системы рециркуляции и восстановления флюса
  • Системы мониторинга и камеры для слежения
  • Четыре конфигурации базовых станций подходящие для основных стандартных приложений
  • Три различных размера: 300, 460 и 600 — это размеры определяющие высоту профиля консоли (мм), которая определяет рабочий диапазон и несущую способность
  • Возможность выбора между стационарным размещением и мобильным, используя систему перемещения по рельсам
  • Универсальность — сварочные колонны приспособлены для любого автоматизированного процесса сварки
  • Стандартные размеры сварочных колонн CaB
  • Три различных размера 300, 460 и 600 — это размеры высоты профиля консоли в миллиметрах. Для каждого размера консоли есть соответствующая колонна. Три различных размера определяют не только длину вылета консоли, но и какую предельную нагрузку она может нести.



  • Стандартная сварочная колонна с перемещаемой консолью и сварочной головкой, смонтированной на конце консоли
  • Стандартное механическое исполнение с кабелеукладчиком
  • Возможны опции: камера для слежения, импульсный энкодер для регулировки скорости и контроль подачи флюса
  • CaB 300S имеет рабочий диапазон от 3 до 5 м и по вертикали, и по горизонтали
  • CaB 460S имеет рабочий диапазон от 5 до 7 м и по вертикали, и по горизонтали

Характеристики Задать вопрос

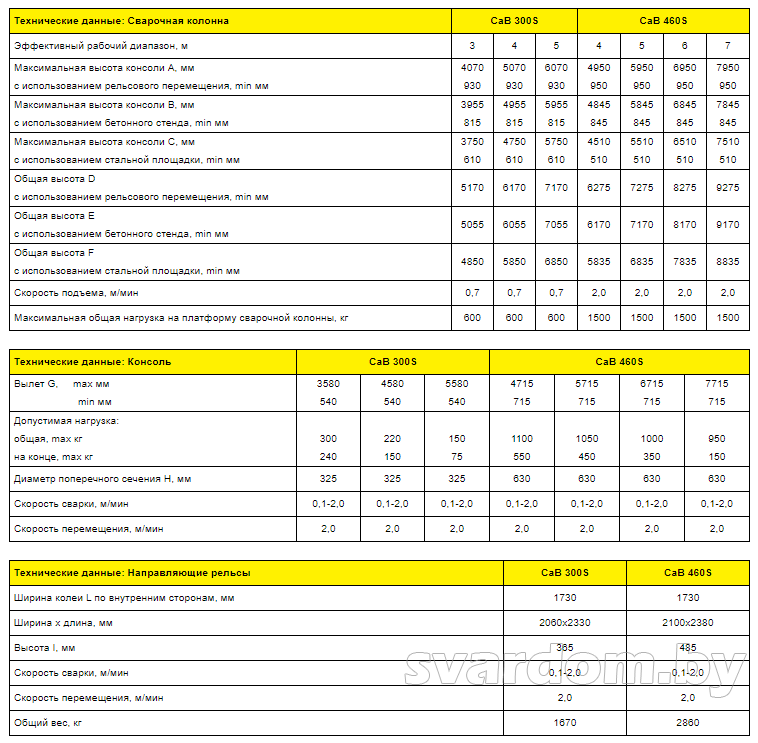

Технические данные:

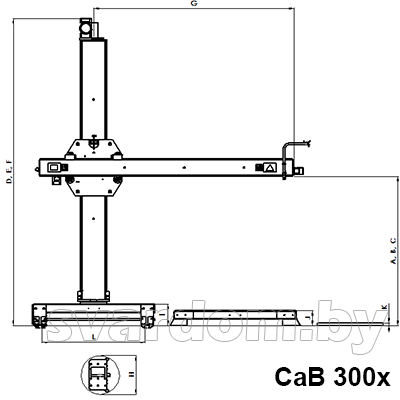

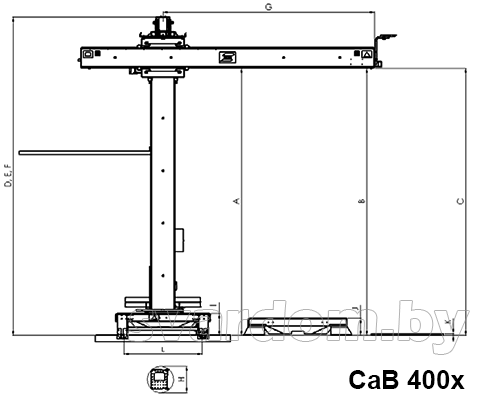

Сварочная колоннаCaB 300SCaB 460 S
Эффективный рабочий диапазон, м3454567
Максимальная высота консоли А, мм
с использованием рельсового перемещения, min мм
4070 9305070 9306070 9304950 9505950 9506950 9507950 950
Максимальная высота консоли B, мм
с использованием бетонного стенда, min мм
3955 8154955 8155955 8154845 8455845 8456845 8457845 845
Максимальная высота консоли С, мм
с использованием стальной площадки,min мм
3750 6104750 6105750 6104510 5105510 5106510 5107510 510
Общая высота D
с использованием рельсового перемещения, min мм
5170617071706275727582759275
Общая высота E
с использованием бетонного стенда, min мм
5055605570556170717081709170
Общая высота F
с использованием стальной площадки,min мм
48505685068505835683578358835
Скорость подъема, м/мин0,70,70,72,02,02,02,0
Максимальная общая нагрузка на платформу сварочной колонны, кг6006006001500150015001500


Технические данные:


Сварочная консольCaB 300SCaB 460 S
Вылет G, max мм
min мм
3580 5404580 5405580 5404715 7155715 7156715 7157715 715
Допустимая нагрузка:
общая, max кг
на конце, max кг
300 240220 150150 7851100 5501050 4501000 350950 150
Диаметр поперечного сечения H, мм325325325630630630630
Скорость сварки, м/мин0,1-2,00,1-2,00,1-2,00,1-2,00,1-2,00,1-2,00,1-2,0
Скорость перемещения, м/мин2,02,02,02,02,02,02,0

Технические данные:


Направляющие рельсыCaB 300SCaB 460S
Ширина колеи L по внутренним сторонам, мм17301730
Ширина х длина, мм2060х23302100х2380
Высота I, мм365485
Скорость сварки, м/мин0,1-2,00,1-2,0
Скорость перемещения, м/мин2,02,0
Общий вес, кг16702860

Технические данные:


Бетонное основаниеCaB 300SCaB 460S
Ширина х длина, мм2060х21002100х2410
Высота I, мм250380
Общий вес, кг15502900

Технические данные:


Металлическая плитаCaB 300SCaB 460S
Ширина х длина, мм1100х11001600х1600
Высота I, мм4040
Общий вес, кг350505

Информация для заказа:


НаименованиеАртикул
Сварочная колонна ESAB CaB 300SПо запросу
Сварочная колонна ESAB CaB 460SПо запросу
